如同這樣的採光罩該怎樣製作?之前我大多會考慮用帷幕或者是現地建立來處理，如果造型簡單而且只有一處的話用現地建立就好，

相對的如果日後需要修改尺寸的機會大，或者有多處則會用帷幕。

基本上用帷幕比較好，可以統計一些面積等數值，不過相對的要製作的崁板與豎框輪廓也是不少，另外如果面積大的時候，帷幕的面數多，內涵的一些框架，分割也多，

相對的很吃系統效能。

不過最近則是用了另外一個方式處理，也是可以作出不錯的採光罩，而且比較不拖累整體效能，就是用扶手來作。

外觀上看起來沒問題，下面就跟大家解釋一下怎樣作吧。

族群屬於扶手，然後因為是挑高，所以距離地面約6米左右。

扶手的部分，包板A與包板B還有上面整片的玻璃都用輪廓作，當然這樣是沒有考慮到玻璃的分割與一些接合的部分，

不過如果需要的話，這部分可以在詳圖裡面作後續加工。如果玻璃需要分割的話，則要作成崁板來處理。

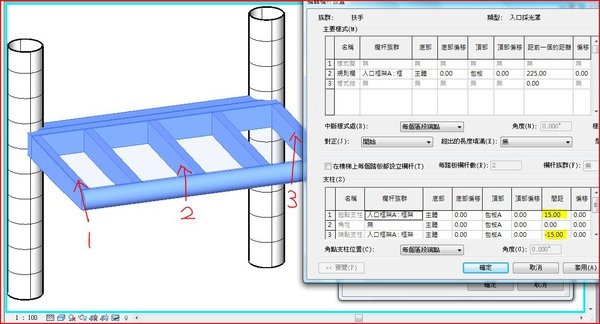

如上圖，可以用三個輪廓來處理這部分。

接著處理豎框的部分，這邊就必須用到欄杆來處理。

用欄杆作，這邊可以做一個輪廓擠出所需的形狀就好，然後載入到專案中，再來調整這個扶手的參數。

其實這個採光罩在兩端還有作斜撐，這部分我沒有作，不過要作也不困難，只是立柱要變成三種TYPE，

基本上中間的就是控制好距離，兩端的看與玻璃接合的處理調整間距。

這樣做的好處是可以避免用帷幕作之後，滑鼠晃到附近就會有一堆虛線框亮顯，一些框架個別亮顯造成系統負擔。

另外來說只需要變更一下參數，間距跟形式就改變了，因為中間支撐的部分都是等距的，所以調整起來會比帷幕快一些。

不過也不見得都是比帷幕作的好就是，基本上這樣做的物件，因為材料需求並沒有扶手這個欄位，而明細表的扶手這邊只能抓到長度，

所以要算面積的話，可能還是得用帷幕洽當些。

不過這就是REVIT有趣的地方，同一個東西，你可以嘗試用不同的族群來作，只是最後出現在明細表與需求上的資料是不是你要的這個差異罷了。
