這次說的就是夢想館外側跟綠牆打在一起的露臺綠格柵，

這部分也是這次REVIT模型裡面困難度比較高一點，

跟綠牆常相左右的木格柵，在當初作的時候有考慮過是要用扶手還是帷幕作，這兩個作法

都可以，也都有其製作上的缺點。

帷幕作法的缺點:

A:路徑為曲線，而高度是漸變(但不固定)，這在2010版本上不好作。

    請參考此篇[[RAC]可編輯造型的弧型牆運用]

B:因為木條的高度不一，所以如果要用豎框來作，則整個帷幕的水平分割會很密，

   對系統的負擔加重。

(上圖)曲線加上立面有造型變化的帷幕在製作上比較麻煩。

扶手作法的缺點:

A:豎框的高度漸變，常規的扶手不太好做出此效果。

B:重疊的物件(垂直向)在扶手設計時參數下的比較麻煩。

C:距離越長  要下的參數會隨著增加，等於有點客製。

其實還有折衷的作法，底下的扶手欄杆獨立跑，上面的部分看你是要用帷幕，還是豎框用裝飾柱，木條用一般線型的處理，然後組合起來，

也不是不可以，不過相對來說一些後續的調整比較繁複就是。

這次先說用帷幕的作法  下次有機會再跟大家分享用扶手的作法

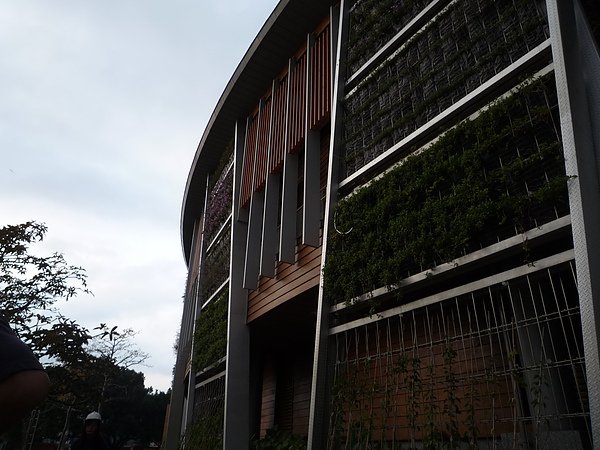

現場實景如上圖，其實現場先把綠牆的鋼構建立好之後，這部分插縫隙作起來到

到是沒有太麻煩(有些現場修正的部分也收到側封板裡面。)

把遮蔽的綠牆隱藏之後的樣子，跟現場差不了多少。

整體來說帷幕的部分可以拆成這幾個構件來作處理，然後到帷幕裡面去組合。

下篇將繼續說明其內構件的一些處理細節。
